如何根据功率计算并选择合适规格的传动链条?

2024-11-08 11:46:42
11

  一、确定传动功率

  首先,要明确需要传递的功率大小。功率(P)通常以千瓦(kW)或马力(hp)为单位,在实际应用中,需要从设备的设计参数或者工作要求中获取准确的功率数值。如果设备铭牌上给出的是扭矩(T)和转速(n),可以通过公式(当扭矩单位为 N・m,转速单位为 r/min 时)来计算功率。

  二、考虑工作条件

  载荷性质

  平稳载荷:如果传动系统的载荷是比较稳定的,如在匀速运转的输送带驱动系统中,对传动链条的冲击较小。

  冲击载荷:在一些破碎机、冲压机等设备中,由于工作过程中会产生较大的冲击力,这就需要选择具有更高强度和韧性的传动链条,并且在计算功率时要考虑冲击系数。

  工作环境

  温度:在高温环境下,如冶金行业的某些设备,链条材料的性能可能会下降,需要选择耐高温的链条材料,并且适当增加安 全系数。在低温环境下,链条的柔韧性可能会降低,也需要特殊考虑。

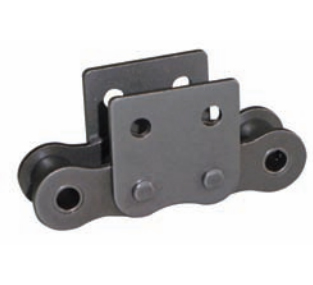

传动链条

  湿度和腐蚀性:如果工作环境潮湿或者存在腐蚀性介质,如在食品加工行业的清洗设备或者化工设备中,要选择具有良好防腐性能的链条,如不锈钢链条等。

  三、计算链条所需的额定功率

  根据传动的类型(如单排链、双排链等)和工作条件,查阅相关的链条标准手册,找到对应的功率计算公式。一般来说,链条的额定功率()计算公式会考虑链条的速度(v)、排数(z)、小链轮齿数()等因素。

  例如,对于滚子链传动,在一定的条件下,额定功率可以用近似公式image.png计算,其中是Kz小链轮齿数系数,是Ki排数系数,P 是计算功率。

  小链轮齿数系数与小链轮齿数有关,齿数越少,系数越小,这是因为小链轮齿数少会使链条的受力情况变差。

  排数系数则根据链条的排数确定,排数越多,系数越大,因为多排链能够传递更大的功率。

  四、选择合适规格的链条

  根据计算得到的额定功率,在链条产品样本或者标准手册中查找满足要求的链条规格。通常手册中会列出不同规格链条(如不同节距、滚子直径等)对应的额定功率。

  要注意选择合适的安 全系数。一般情况下,安 全系数在 1.2 - 1.5 之间,但对于重要的、工作条件恶劣的设备,安 全系数可以适当提高。选择的链条规格要确保其额定功率大于计算得到的,并且综合考虑工作环境、使用寿命等因素,以保证传动链条能够可靠地工作。
